| 产品特性：波登管3J53 | 品名：弹性合金 | 牌号：3J53 |
| 产地：江苏 | 镍含量：41.50~43.0% | 别名：弹簧管波尔登管巴登管布登管 |
| 可供应：外径3mm以上无缝管 | 主要用途：压力和力的测量 | 可测压力范围：10 kPa至100 mPa |
| 其他名称：Ni Span C 902管 | 熔炼工艺：真空二次熔炼 | 发货仓库：寻石仓 |
| 仓库电话：0512-55230901 |

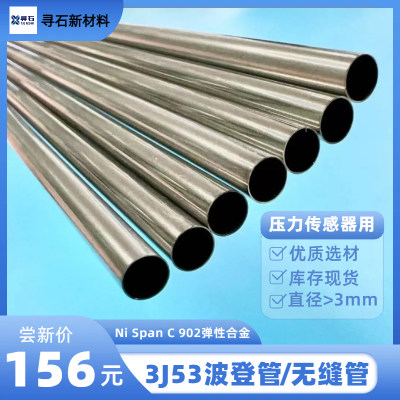

3J53波登管 压力传感器用无缝管
Ni Span C 902弹性合金
波登管
波登管（Bourdon tubes）又称弹簧管、波尔登管、巴登管、布登管，它是指利用管的弯曲变化或扭转变形测量压力的弹性敏感元件。它是在1843年由尤金·布尔登（EugèneBourdon）发明的，是当今和未来***机械压力测量技术的核心组成部分。它是压力表的测量元件，可以装在三通上，不过在引压管和压力表之间还要有个截止阀。1852年尤金·布尔登（EugèneBourdon）取得波登管的***权。波登管是历史最为悠久的压力探测器，至今仍在世界各地的各种仪器仪表中广泛使用，特别是用于压力和力的测量方面。
波登管的型式
波登管是一种几乎是矩形或椭圆形的横截面管，由不锈钢、磷青铜或者其他镍合金的材料制成。 使用C形管，当管子内部的压力增加C的闭合端时，闭合端的位移变成了压力的度量。 C形Bourdon管可用于通过齿轮，轴旋转，并导致指针在刻度上移动。 此类仪器非常***，通常用于10 kPa至100 mPa的压力，准确度约为全尺度的±1％。
波登管的历史
可追溯到19世纪中叶，至今仍是最常见的压力指示装置。该管是通过将圆形横截面管压扁，并将其弯曲成C形或其它形状而成。 一端是固定的，并连接到要测量的压力。 另一端是则是自由端。当将压力施加到波登管上是，管子的非圆形截面在其内压力的作用下逐渐胀成圆形，此时活动端产生与压力大小成一定关系的位移。活动端带动指针即可指示压力的大小。最常用的波登管为C型，此外还有螺旋型、C型组合、麻花型等类型。波登管的弹性敏感元件材料采用铜基或铁基合金。它与其他压力敏感元件相比灵敏度小些，常用于测量较大的压力，往往与其他弹性元件组合使用。
波登管的应用
波登管在应用方面被用作波登管压力表的主要部件。大致成250度角的C形波登管可用来测量大约60bar的压力。当测量压力更高时一般采用螺纹式波登管或螺杆式波登管。波登管在超压保护方面具有一定的局限性。在测量系统更复杂的情况下波登管压力表可与化学密封结合使用。波登管压力表的压力测量范围在0...0.6及0...4000 bar.测量精度在0.1及4.0 %。此外，通过波登管的形变直接触发了微型开关控制电路。这种开关适于进行空气压力、水压、油压、液位、流量等的控制。
抗疲劳性
由于压力变化引起的持续运动能造成疲劳性故障。管表面微小的缺陷会扩大和加深，以致***造成管子失效。非金属杂质、表面伤痕、渗炭或脱炭、粗糙的或被腐蚀的表面，缺陷的痕迹和壁厚的不均，这一切都会引起故障。对管料毛坯的质量、工艺过程以及对各种用途所需的规格应予以特别的关注，其中某些基本的要求是所有的仪表使用者共同的要求。波登管的坯料应该通过能严格控制杂质的真空熔炼炉来生产。要防止表面脱炭，特别是对于壁薄管，因为表面脱炭会降低抗疲劳性。
最近***，用在真空中熔炼的材料来制造波登管，抗疲劳性有所改进。在真空中作过二次熔炼的Ni Span C 902管和在空气中冶炼的Ni-Span C 902管相比，前者在抗疲劳损坏方面比后者耐久得多（抗损周期延长12%至59%）。在真空中熔炼的材料所含氧化物杂质约为空气中熔炼的同种合金的一半。
理想的波登材料应是制造容易、焊接方便、长期稳定；能抗腐蚀，并且不受温度变化的影响。它还必须做到加工出来的管子一致性好。这样完全的理想材料是不存在的，因此只能从其加工容易和性能两方面进行选择。使用冷作硬化方法来制作的波登元件必须具有弹性，不论这特性是从冷作硬化还是热处理中得到的。所用的合金，按其对要求的性能和淬火程度所作的必要处理来分，可归纳为三类：冷作硬化，沉淀硬化和热处理（淬火和回火）。
产品尺寸
可提供外径3mm以上Ni Span C 902无缝管
